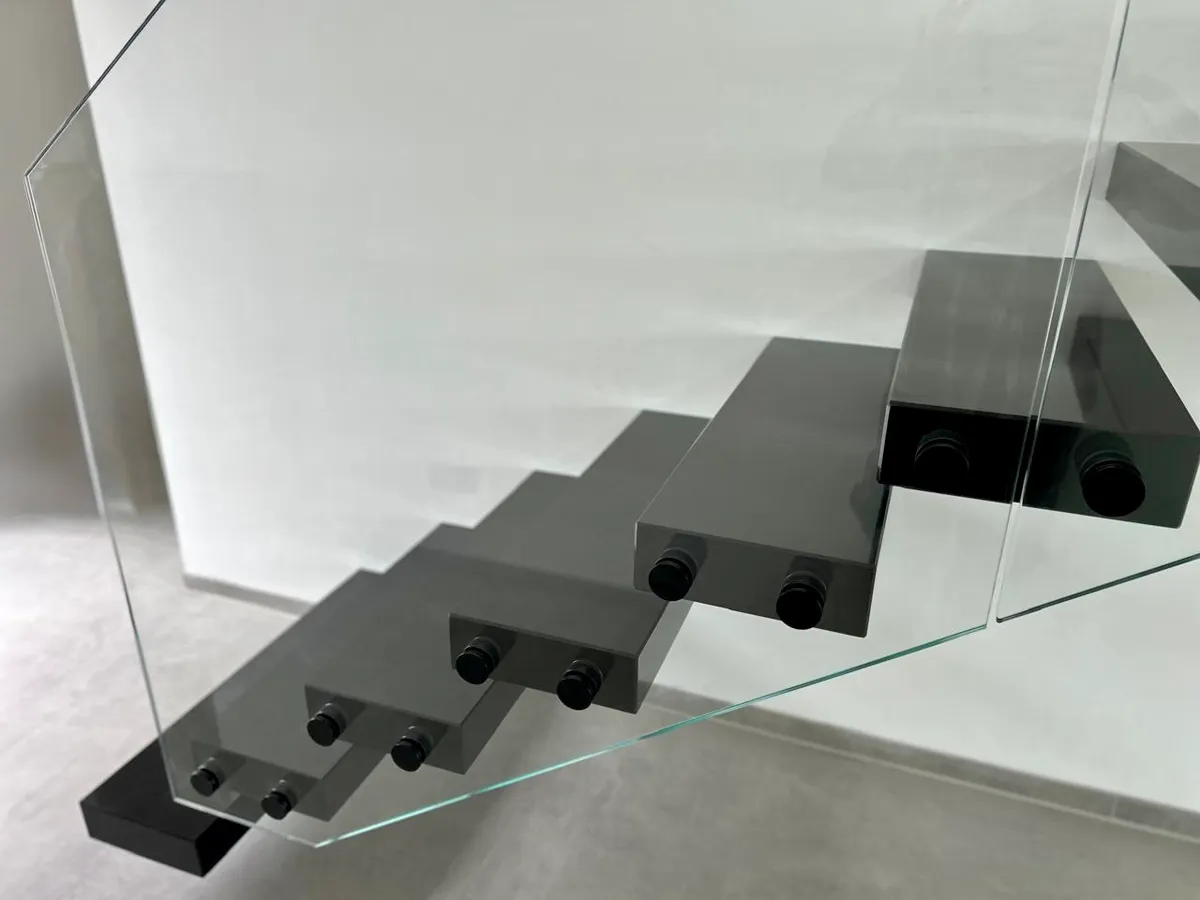

Schwarze Punkthalter an den Stirnseiten der Granitstufen, durch das Glasgeländer gesehen
Kragarmtreppen24 · Technik

Machbarkeit und Statik

Katalog 2026/27
Welche Wand trägt Ihre Kragarmtreppe – mit echten Werten aus unserer Statik
www.kragarmtreppen24.de
Machbarkeit und Statik

Inhalt

    Alle Werte stammen aus unserer Typenstatik und den Fachseiten von Kragarmtreppen24 – keine Werbeversprechen, sondern Auslegungswerte.

    System

    Das Tragsystem

    Jede Stufe sitzt auf zwei Stahlprofilen RRO 80 x 50 x 4,0 mm (S235JR), verschraubt über eine 15 mm starke Ankerplatte mit M12-Durchsteckbolzen. Im Neubau wird die Aufnahme einbetoniert oder eingemauert, im Bestand kommen chemische oder mechanische Anker zum Einsatz.

    Typenstatik im 3D-FEM-Modell mit über 200 Knoten. Maximale Durchbiegung unter Normlast: 0,19 mm – der zulässige Grenzwert (L/300) wird deutlich unterschritten. Die Eigenfrequenz liegt über der Schrittfrequenz: kein spürbares Schwingen.
    Lastannahmen nach DIN EN 1991-1-1 (Kategorie A), Geländer-Streckenlast qk = 0,5 kN/m. Fertigung nach DIN EN 1090, Maßtoleranzen nach DIN 18065 (Trittstufen max. 5 mm Abweichung). In der Statik rechnen wir je Kragarmstufe mit 2 bis 4 Tonnen Punktlast in der Wand.
    Wandtyp 1

    Stahlbeton: der Idealfall

    Bei Stahlbeton prüfen wir Wandstärke, Betonqualität, Bewehrung und die geplante Verankerung gemeinsam. Die Wandstärke allein ist keine Freigabe für eine Kragarmtreppe.

    WandaufbauPläne, Wandstärke und Betonqualität prüfen
    Bewehrung und RandabständeMit dem Anschlussdetail und der Statik abgleichen
    Unklare oder dünne BestandswandZusätzliche Tragkonstruktion im Einzelfall prüfen
    Ankersystem, Bohrbild und erforderliche Abstände werden für den konkreten Anschluss festgelegt. Eine allgemeine Tabelle ersetzt diesen Nachweis nicht. Wand-Check anfragen
    Wandtyp 2

    Kalksandstein und Vollstein-Mauerwerk

    Bei Kalksandstein und anderem Vollstein-Mauerwerk prüfen wir Steinart, Festigkeit, Fugen und Wandaufbau. Auch hier ergibt sich die Eignung nicht allein aus der Wandstärke.

    Vollstein-MauerwerkBaustoff und Anschluss gemeinsam nachweisen
    Dünne oder unklare BestandswandZusätzliche Tragkonstruktion prüfen
    LochsteinSteinart und Lochbild bei der Anschlussplanung berücksichtigen
    Ankersystem, Bohrbild und gegebenenfalls eine zusätzliche Tragkonstruktion werden projektbezogen festgelegt. Pläne und Wandfotos helfen bei der ersten Prüfung; die Befestigung wird erst anhand der Planung und des statischen Nachweises freigegeben.
    Wandtyp 3

    Porenbeton und Hochlochziegel

    Porenbeton: Eine direkte Befestigung ist nicht allein aufgrund der Wandstärke freigegeben. Wir prüfen, welche zusätzliche Tragkonstruktion und welche Anschlüsse das Projekt benötigt. Die Ausführung richtet sich nach dem statischen Nachweis.

    Hochlochziegel: Steinart, Lochbild, Wandaufbau und Lasten müssen bekannt sein. Ob eine Verankerung im Mauerwerk möglich ist oder eine zusätzliche Konstruktion nötig wird, wird für den jeweiligen Anschluss geprüft.

    Für die erste Prüfung senden Sie uns vorhandene Pläne und Fotos der Wand. Zum Wand-Check. Die Vorprüfung ersetzt keine Freigabe der Befestigung.
    Wandtyp 4

    Fertighaus und Holzständerwand

    Im Fertighaus oder Holzständerbau muss die Lastabtragung der Treppe mit der Hauskonstruktion abgestimmt werden. Welche zusätzliche Tragkonstruktion infrage kommt, prüfen wir gemeinsam mit der Planung des Hauses.

    Tragende BauteileWand-, Decken- und Bodenaufbau anhand der Pläne prüfen
    Zusätzliche KonstruktionAbmessungen und Anschlüsse projektbezogen nachweisen
    Abstimmung mit dem HausbauEinbau und Verkleidung frühzeitig gemeinsam planen
    Sprechen Sie uns möglichst vor dem Hausbau an. Bei einer Nachrüstung klären wir die erforderlichen Eingriffe und den Aufwand anhand der vorhandenen Konstruktion.
    Prüfung

    Der Wand-Check

    Bevor wir ein Angebot abgeben, prüfen wir Ihre Wand – kostenlos. Der Wand-Check fragt Wandtyp, Wandstärke, Treppenform und Stufenmaterial ab und liefert die erste fundierte Einordnung. Er ersetzt keine statische Berechnung – die folgt beim Aufmaß, und bei Ein- und Zweifamilienhäusern ist die Statik im Auftrag enthalten.

    Trockenbau- und Leichtbauwände tragen keine Kragarmtreppe – hier ist eine vorgelagerte Stahlkonstruktion nötig. Verblendmauerwerk (Klinker) ist nie tragend: Die Verankerung führt durch die Luftschicht in die massive Innenschale.
    Zum Wand-Check
    Ablauf

    Vom ersten Kontakt zur montierten Treppe

    1. Erstberatung + RichtpreisWoche 1, kostenlos
    2. Wand-Check, Aufmaß, Statik, AngebotWoche 2–4
    3. Fertigung im eigenen Werk (DIN EN 1090-2, EXC 2)ca. 6 Wochen
    4. Montage durch unser Team1–2 Tage
    5. Abnahme, Pflegehinweise, Gewährleistungam Montagetag

    Gesamtdauer typisch 8 bis 14 Wochen. Im Neubau beauftragen Sie am besten vor dem Estrich; im Bestand rechnen Sie mit rund 3 Monaten Vorlauf.

    FAQ

    Häufige Fragen

    Welche Wand brauche ich?Tragend, ideal Stahlbeton oder massives Mauerwerk – Details auf den Wandtyp-Seiten
    Geht das im Holzhaus?Ja, mit geplanter Stahlunterkonstruktion
    Ist eine Kragarmtreppe sicher?Ja – Statik, Befestigung und Montage macht der eigene Betrieb
    Liefern Sie bundesweit?Ja, Montage in ganz Deutschland durch das eigene Team
    Gibt es ein Geländer?Absturzsicherung und Handlauf werden passend zur Einbausituation mitgeplant. Anforderungen und Ausführung klären wir in der Planung.
    Bauen Sie auch andere Treppen?Unter dieser Marke: nein – wir sind auf Kragarmtreppen spezialisiert
