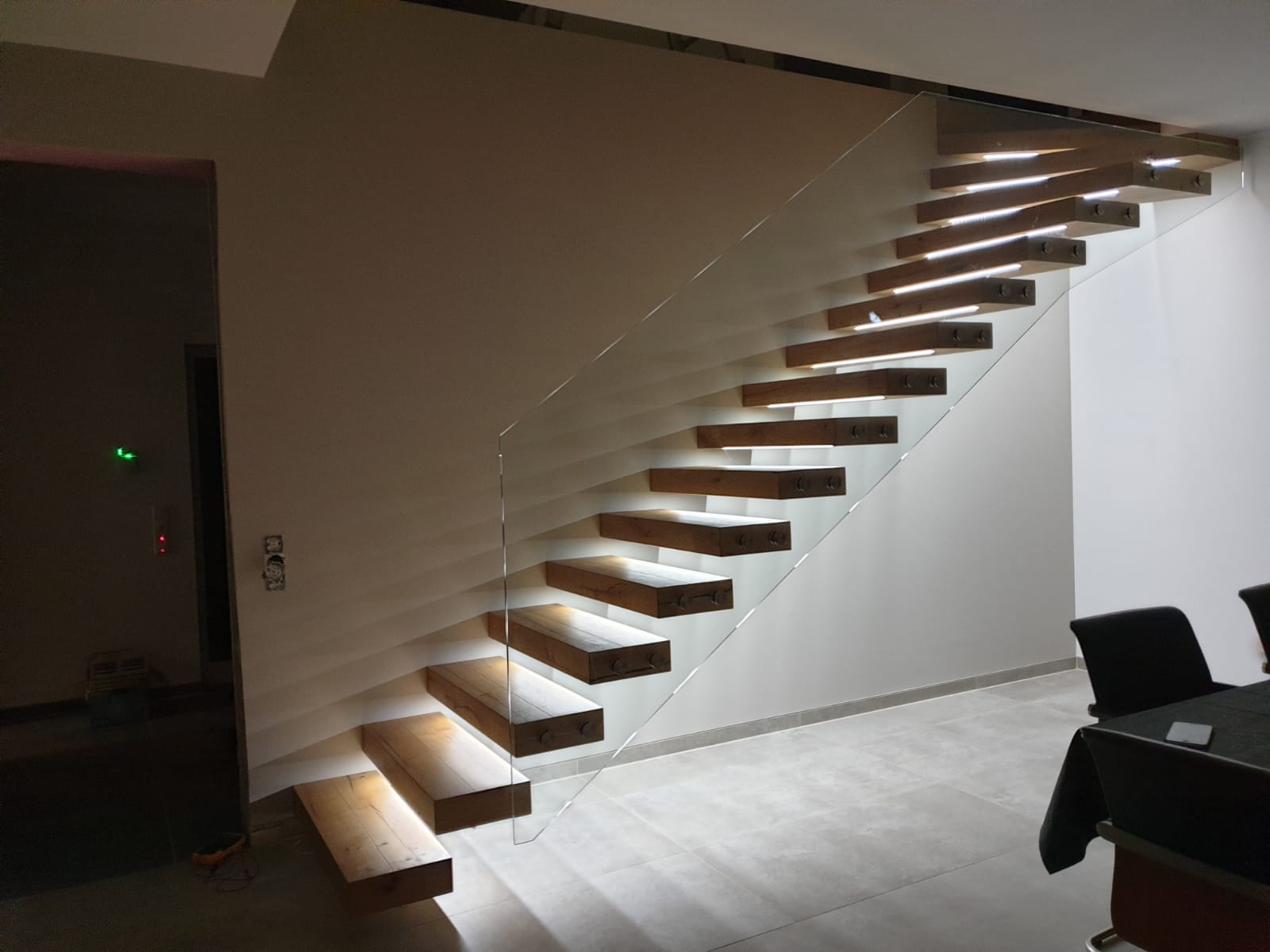

Konstruktion von Kragarmtreppen

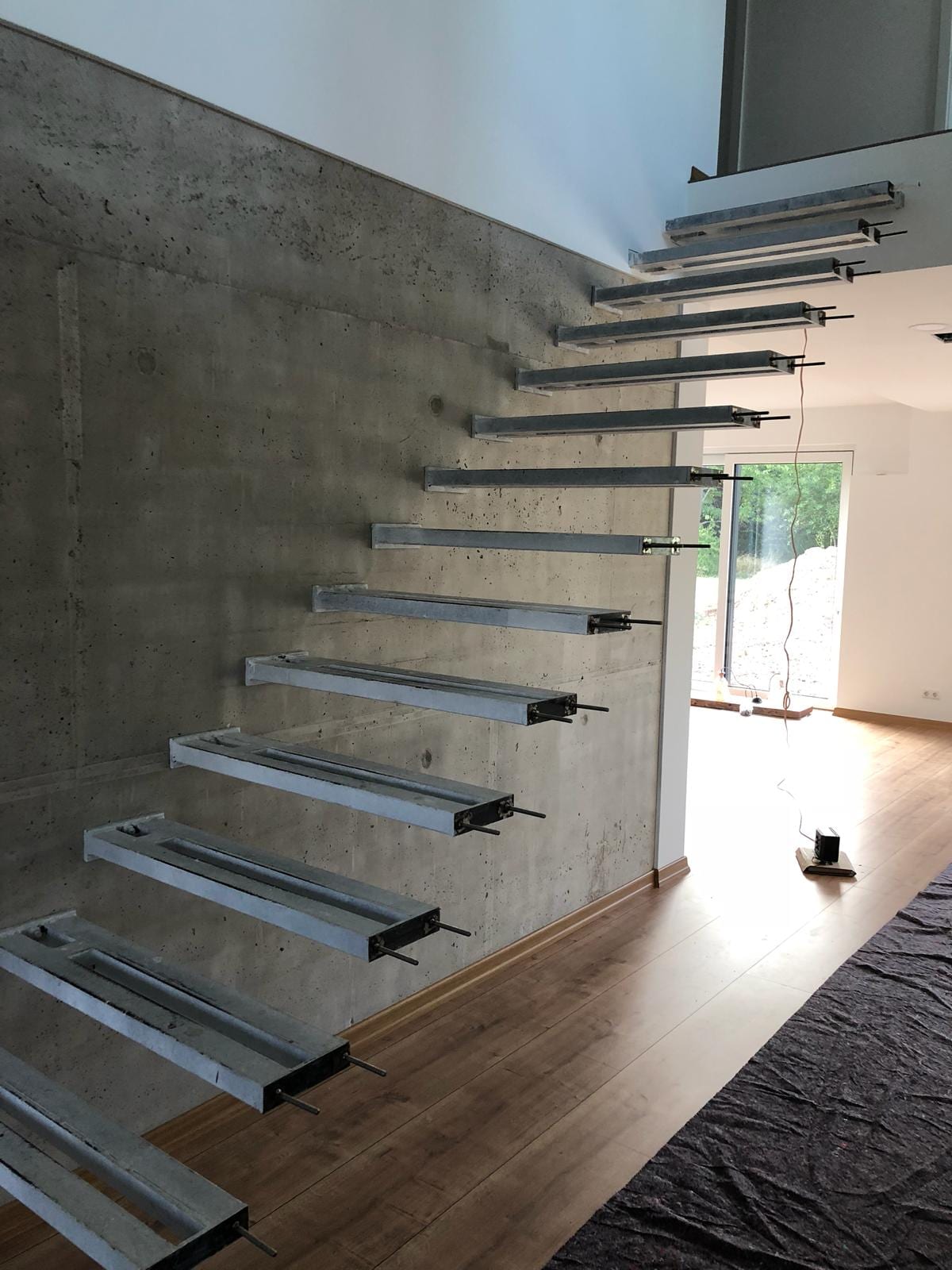

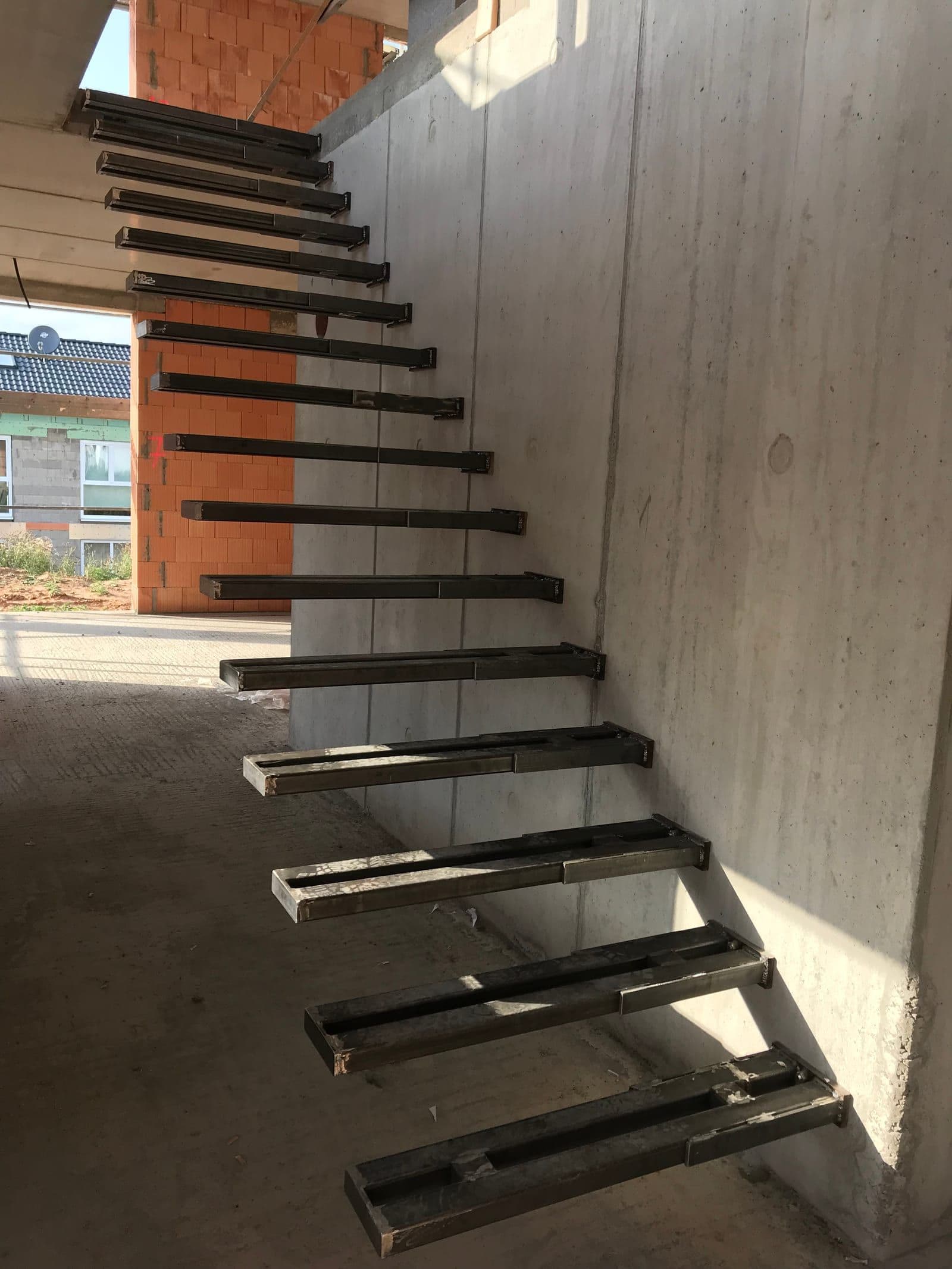

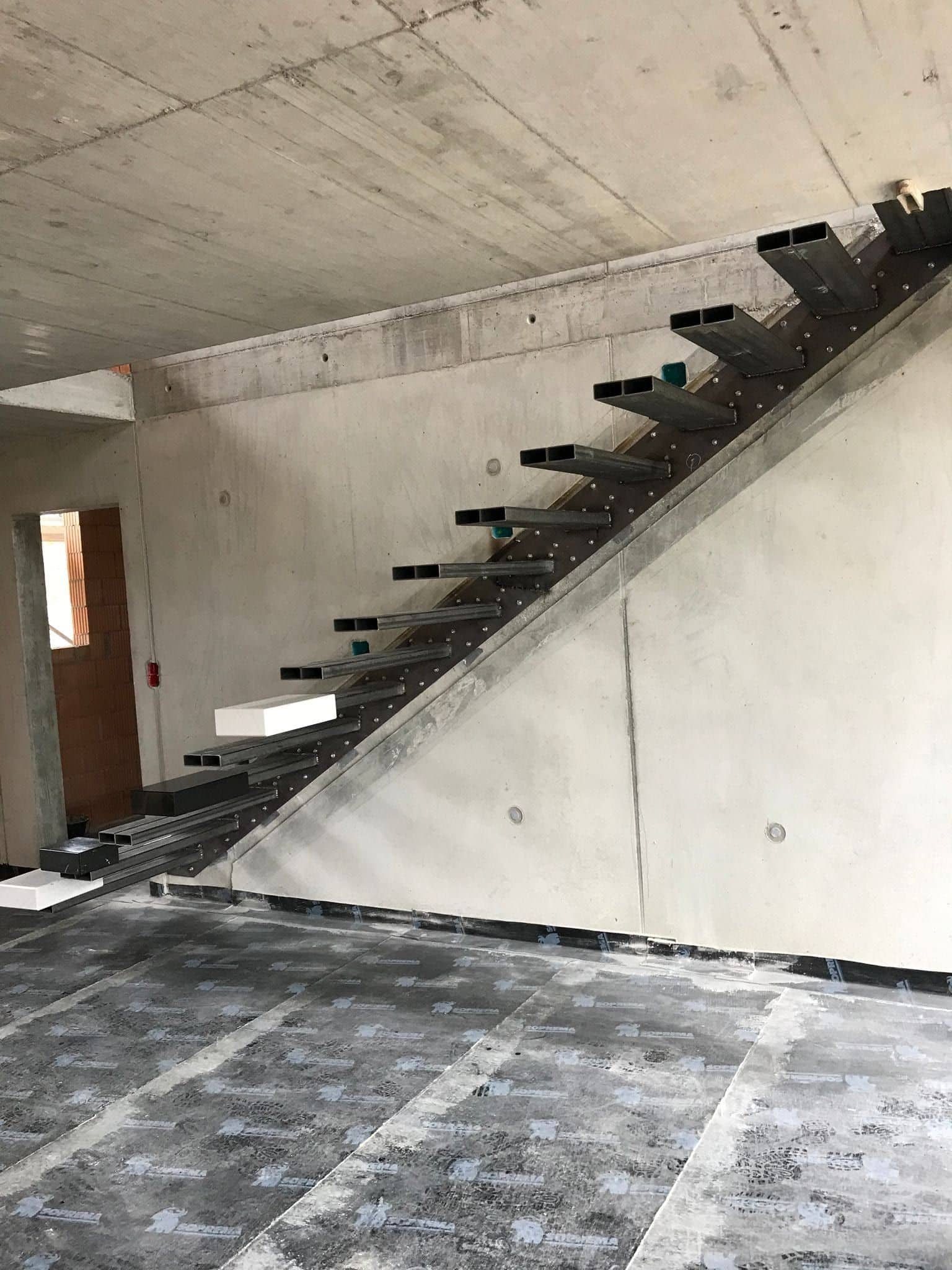

Stahlbeton ab 175 mm Wandstärke ist der Idealfall. Die Bewehrung im Beton nimmt die Zugkräfte auf, der Beton selbst die Druckkräfte. Bei ausreichender Wandstärke und korrekter Bewehrungslage können die Kragarme direkt in die Wand eingelassen werden. In vielen Neubauten ist das die Standardlösung.

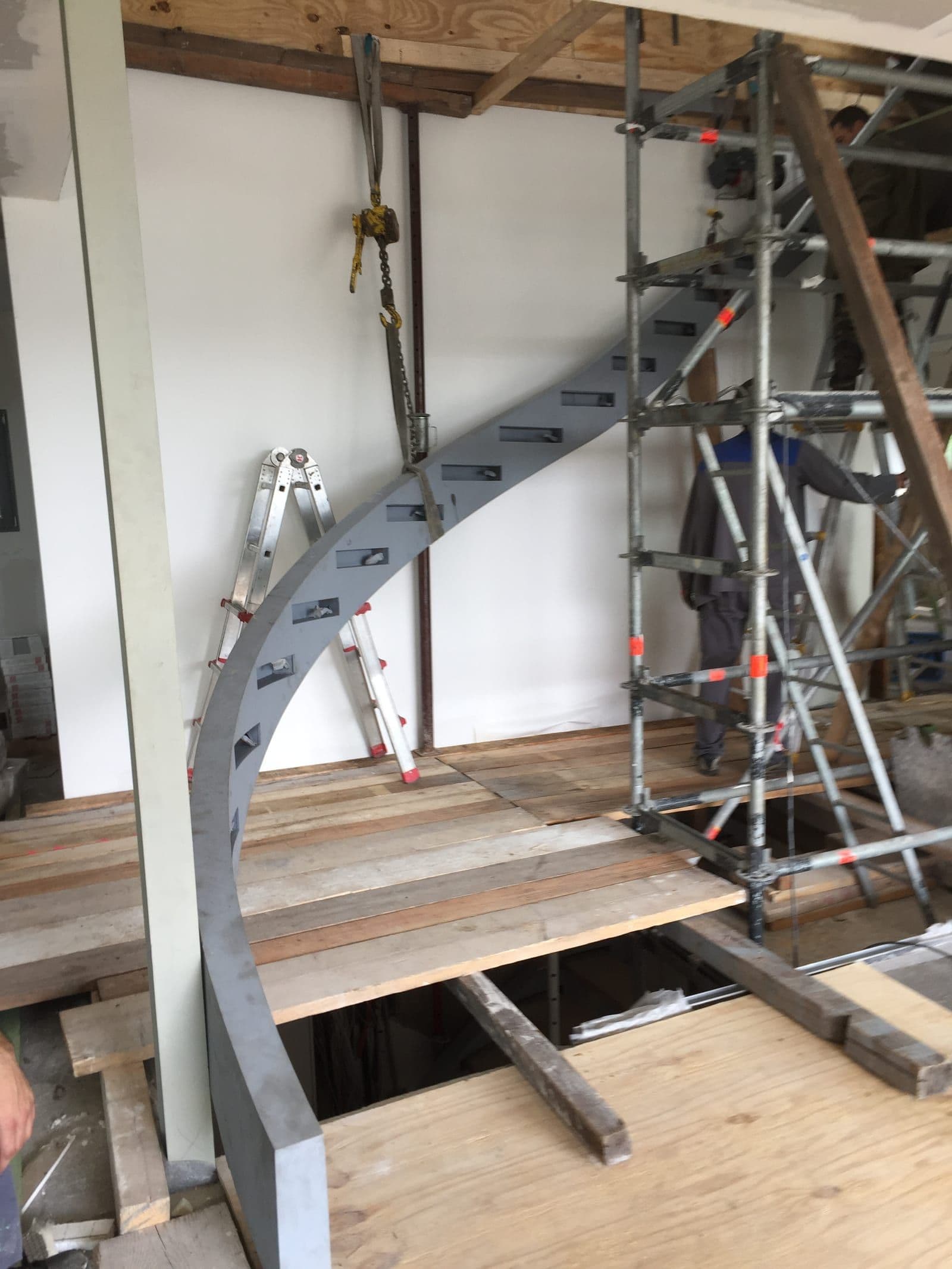

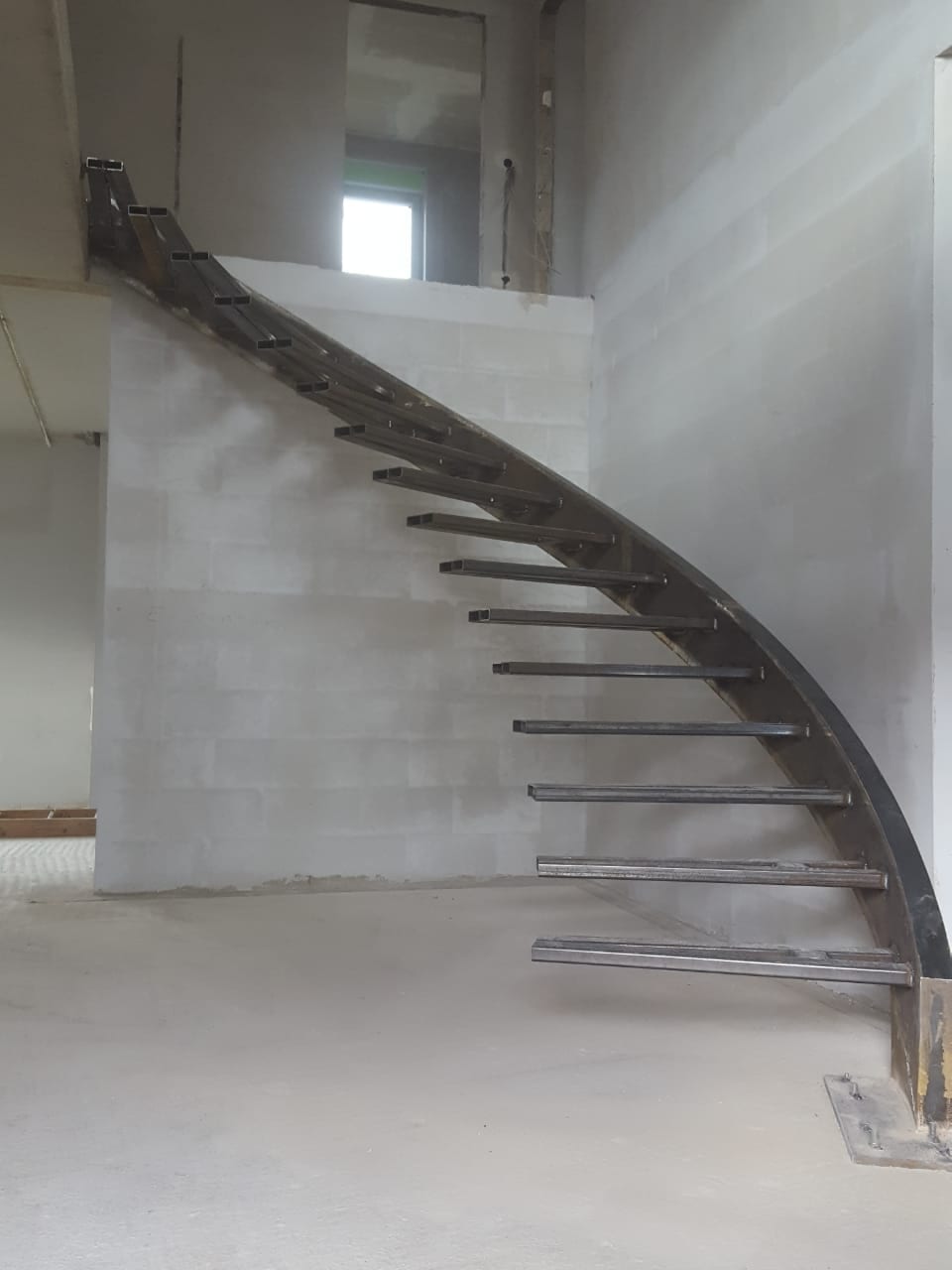

Nicht mit direkter Verankerung, die Auszugswerte von Porenbeton sind zu niedrig. Machbar über eine Durchsteck-Verankerung mit Gegenplatte oder eine vorgestellte Blechwange als unabhängige Tragkonstruktion.

Mindestens 175 mm bei Stahlbeton C25/30 oder höher. Ab 240 mm erreichen die Schwerlastanker ihre optimalen Auszugswerte.

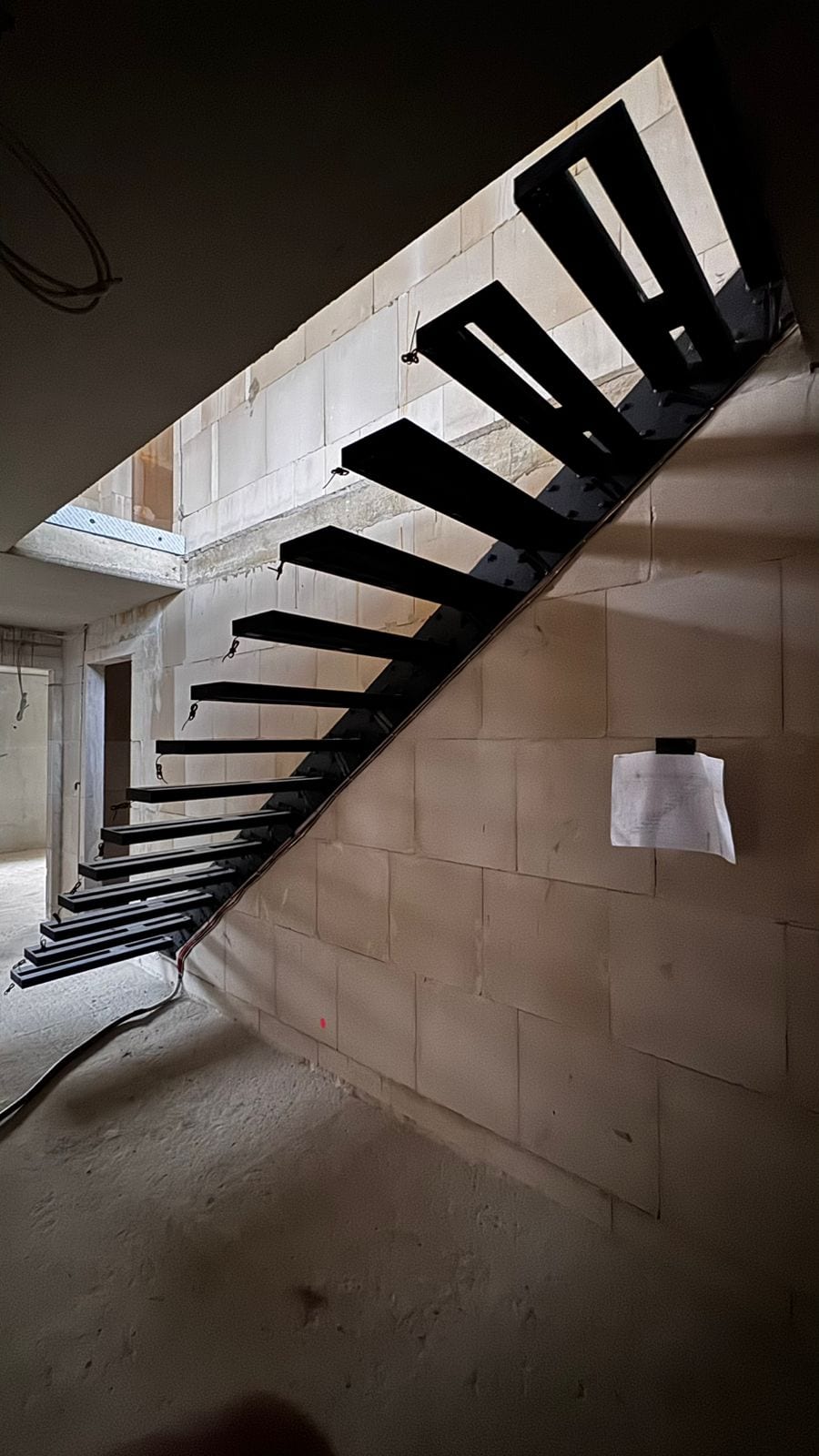

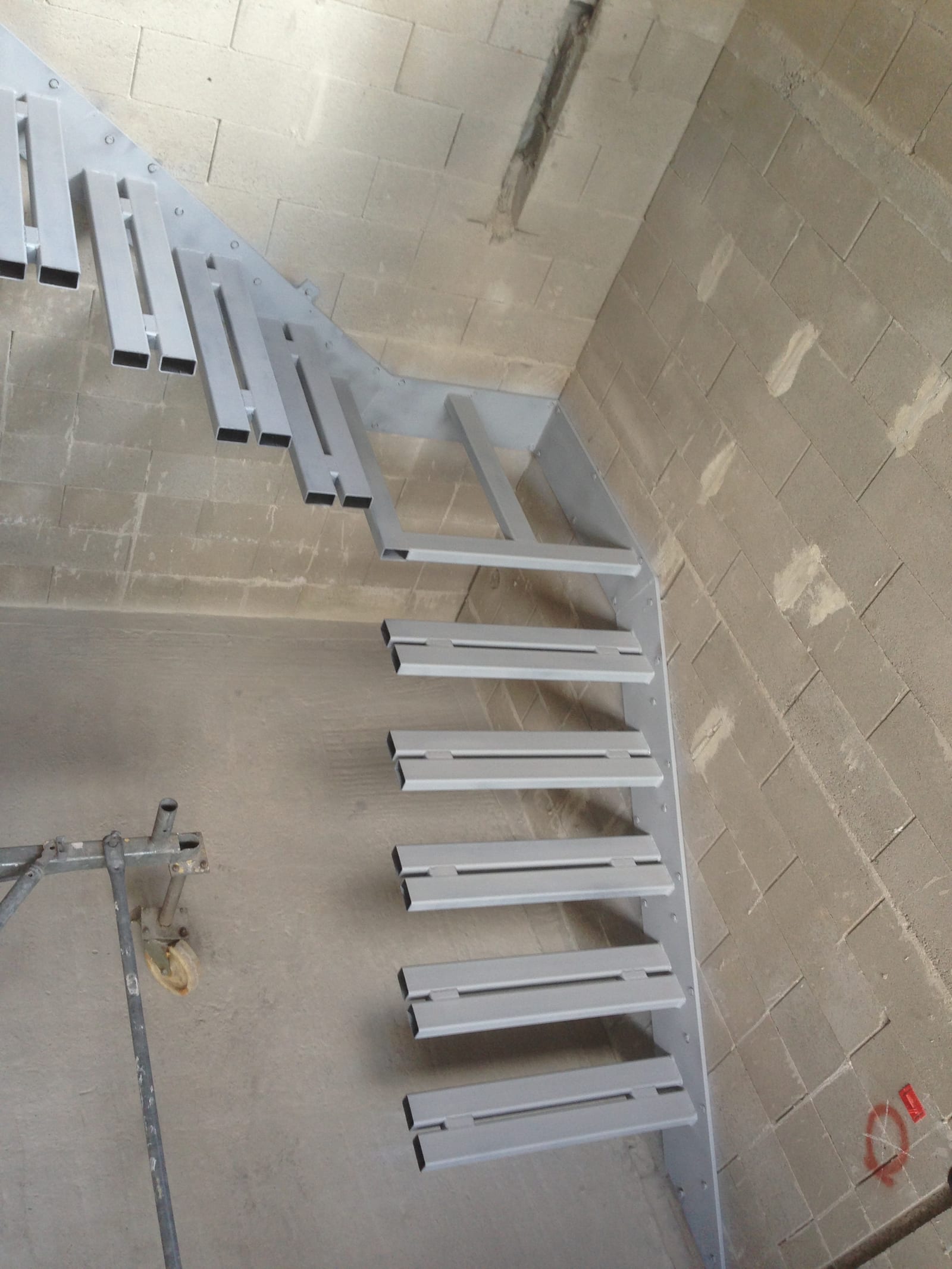

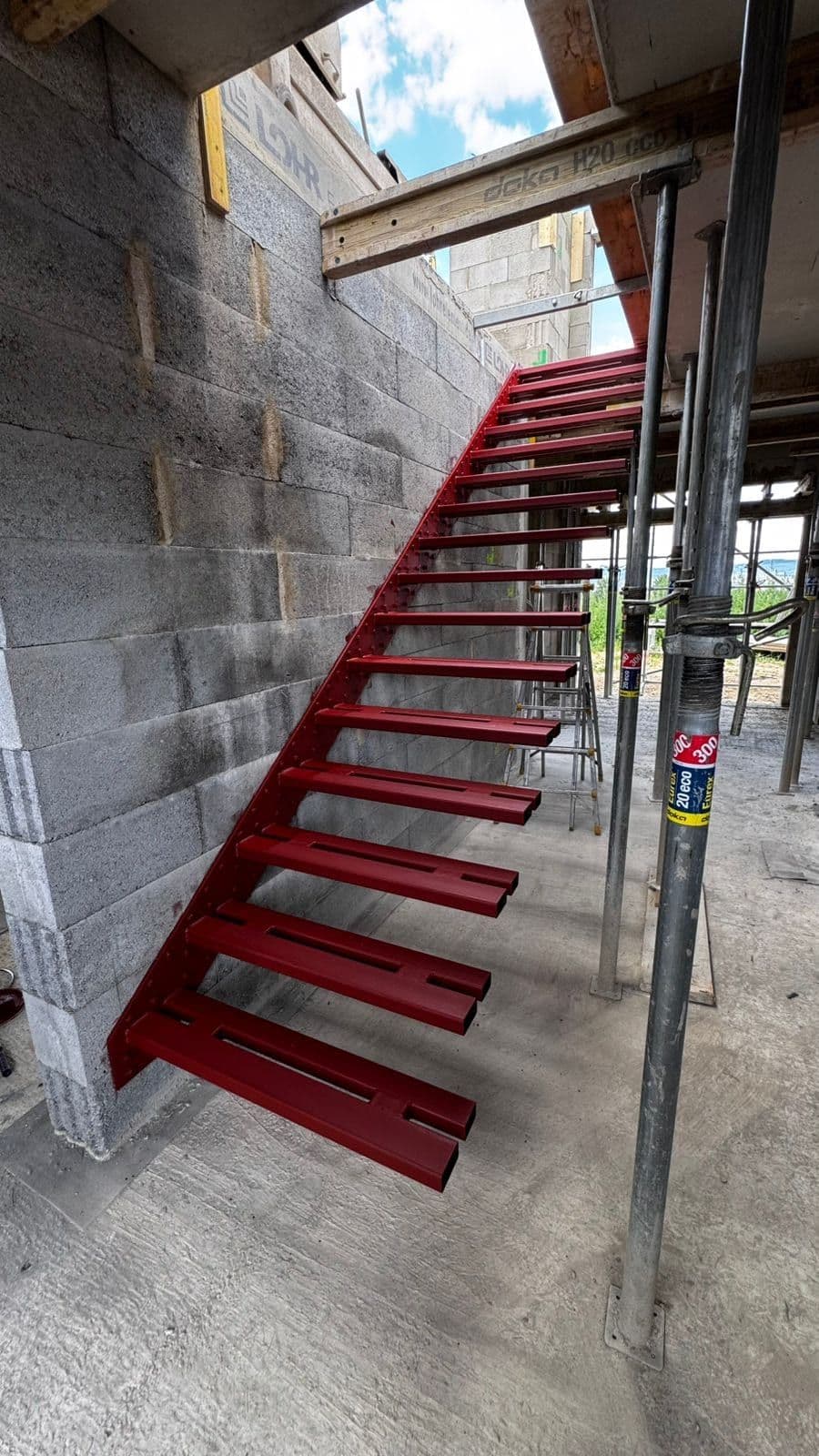

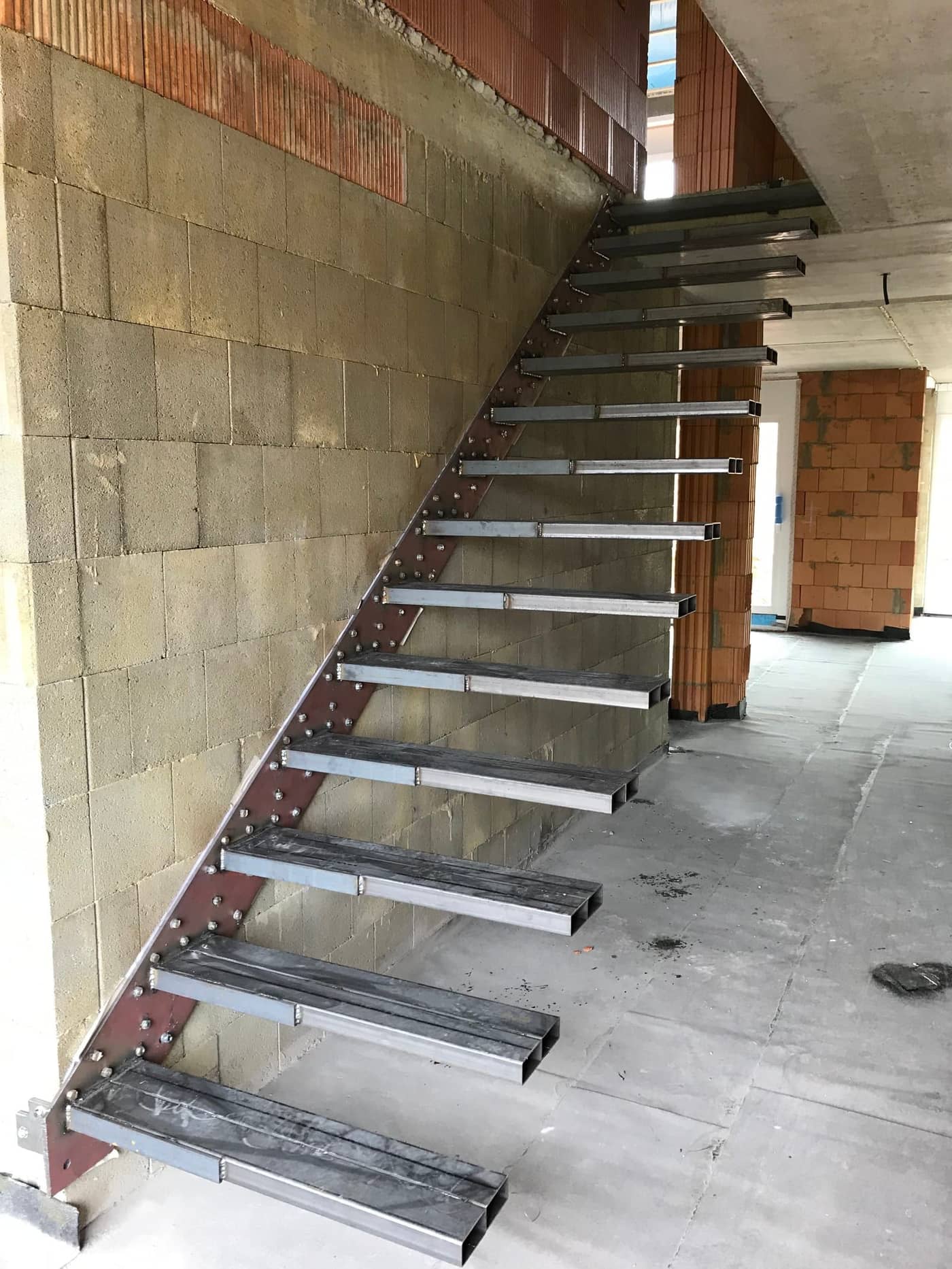

Ja, an Kalksandstein-Vollsteinen ab 240 mm Stärke. Sie bieten eine hohe Druckfestigkeit. In der Regel wird eine Rückverankerung eingesetzt, die die Kräfte durch die Wand hindurch ableitet. Wichtig: Es müssen Vollsteine sein, Hohlblocksteine sind deutlich weniger belastbar.

Bei korrekter Auslegung nicht spürbar. Jede Konsole ist auf 200 kg geprüft. Deutlich spürbares Schwingen weist auf eine unterdimensionierte Unterkonstruktion hin – ein Mangel, der in Sachverständigengutachten regelmäßig auftaucht.

Nein. Wir liefern Kragarmtreppen ausschließlich als Komplettprojekt: Aufmaß, Planung, Statik, Fertigung und Montage durch unser eigenes Team. Der Grund ist die Haftung. Eine Kragarmtreppe trägt über die Verankerung in der Wand — wird dort ungenau gearbeitet, ist die Statik nicht mehr gewährleistet. Dafür können wir nur einstehen, wenn wir selbst montieren.

Bei Kragarmtreppen24 nicht. Hier bauen wir Kragarmtreppen als Komplettprojekt: Aufmaß, Planung, Statik, Fertigung und Montage durch unser eigenes Team. Für die Eigenmontage an einer Wand aus Stahlbeton ab 175 mm verkauft unsere Dachmarke AN Treppenbau auf an-treppenbau.de die Bauteile einzeln: Stahlkonsolen aus zwei Rechteckrohren an einer 15 mm starken Wandplatte, mit Planung und Bohrschablone, und Kragarmtreppenstufen aus Eiche oder Keramik.

Bei korrekter Auslegung wackelt nichts. Jede Konsole ist einzeln auf 200 kg Tragfähigkeit geprüft. Unsere Konstruktion hat eine Typenstatik nach Eurocode 3, berechnet von einem Tragwerksplaner. Deutlich spürbares Schwingen weist auf eine unterdimensionierte Unterkonstruktion hin – ein Mangel, der in Sachverständigengutachten regelmäßig auftaucht.

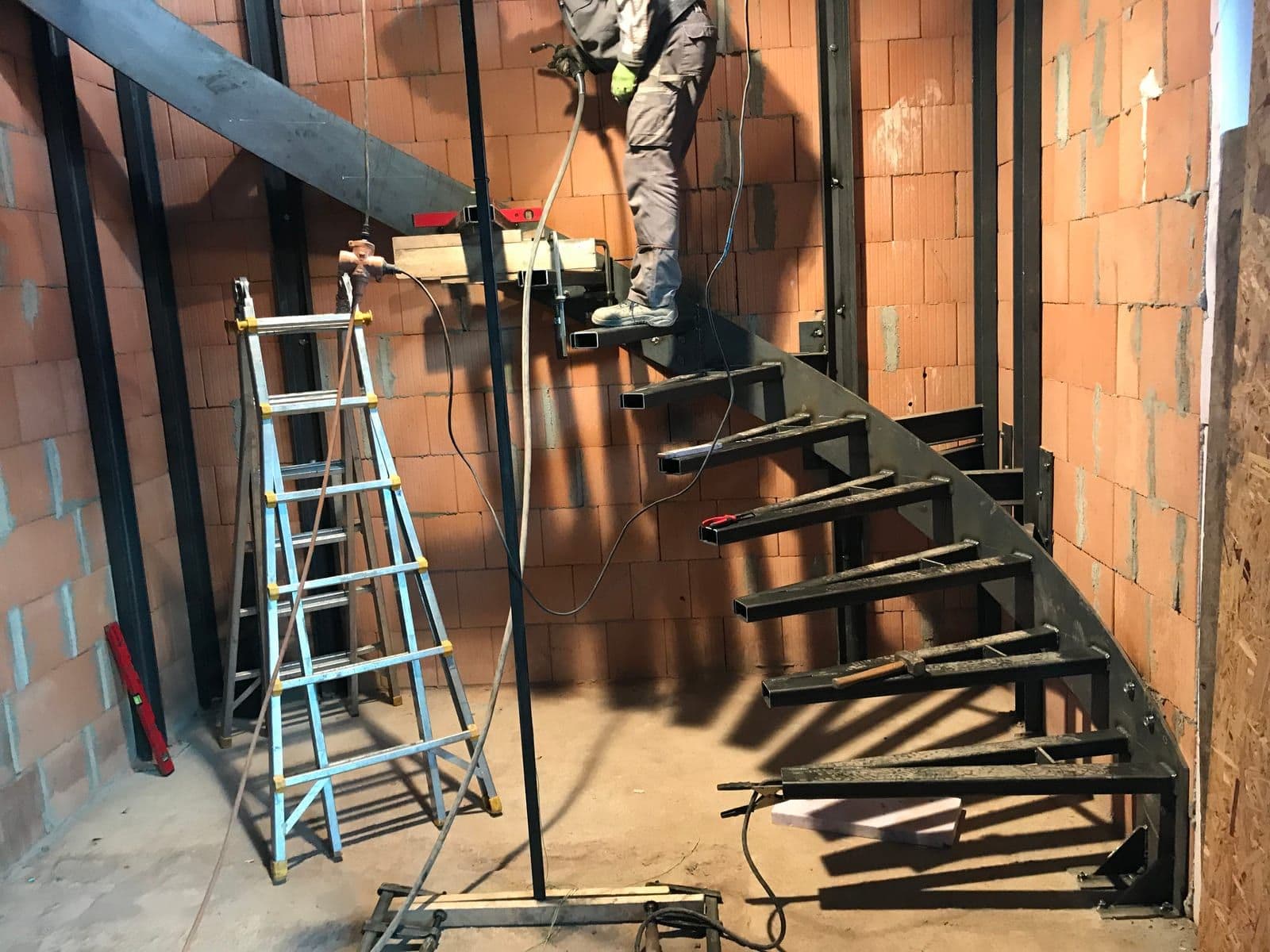

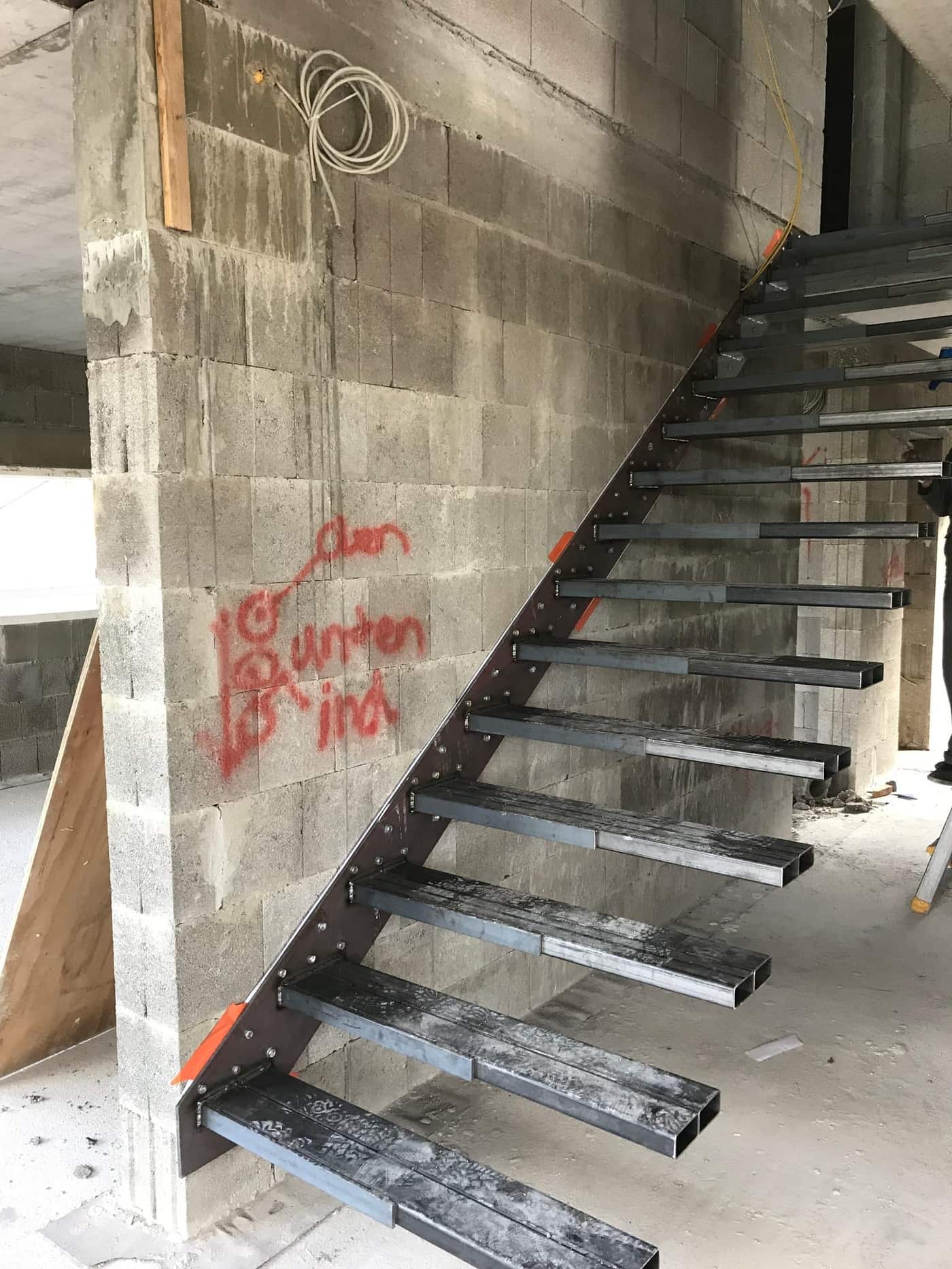

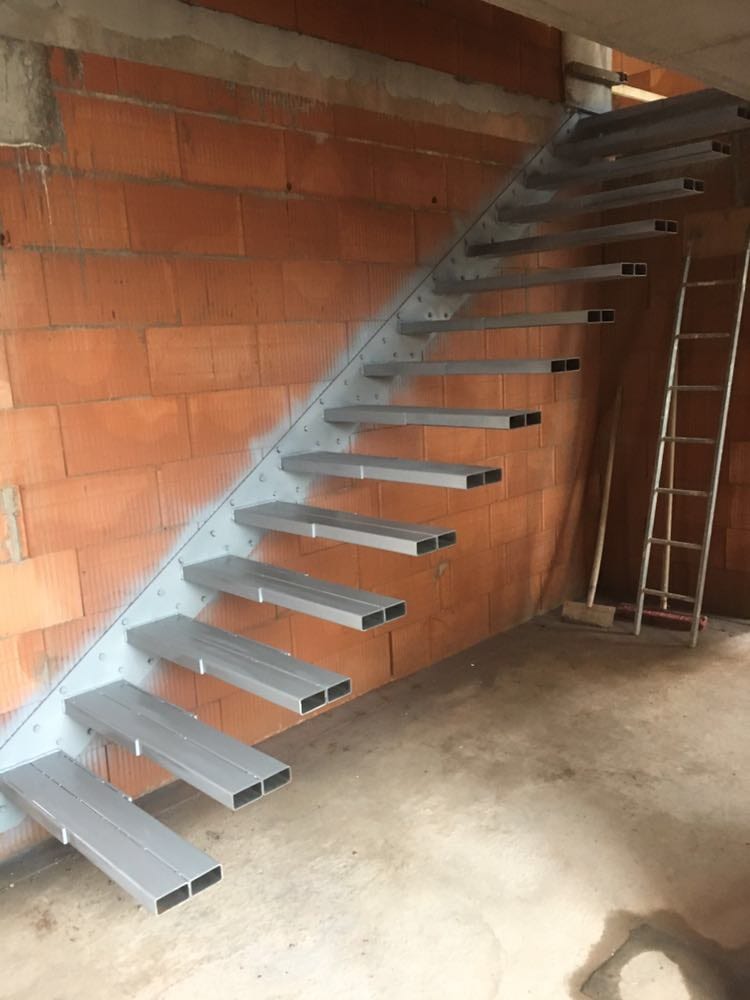

Bei Ziegelwänden entscheidet der Steintyp. Massive Vollziegel bieten guten Halt, hier arbeiten wir wie beim Kalksandstein mit einer Rückverankerung. Kritischer sind Hochlochziegel: Ihre dünnen Stege geben herkömmlichen Dübeln wenig Halt. Hier setzen wir Injektionsanker ein, die die Hohlkammern verfüllen, oder leiten die Kräfte über eine Rückverankerung ab. Welcher Stein verbaut ist, klären wir beim Aufmaß, im Zweifel mit einer Probebohrung.

Ja, wenn eine tragfähige Wand vorhanden ist. Bei Stahlbeton und Kalksandstein setzen wir die Anker nachträglich. Im Holzständerbau geht das nur mit vorgestellter Stahlkonstruktion.

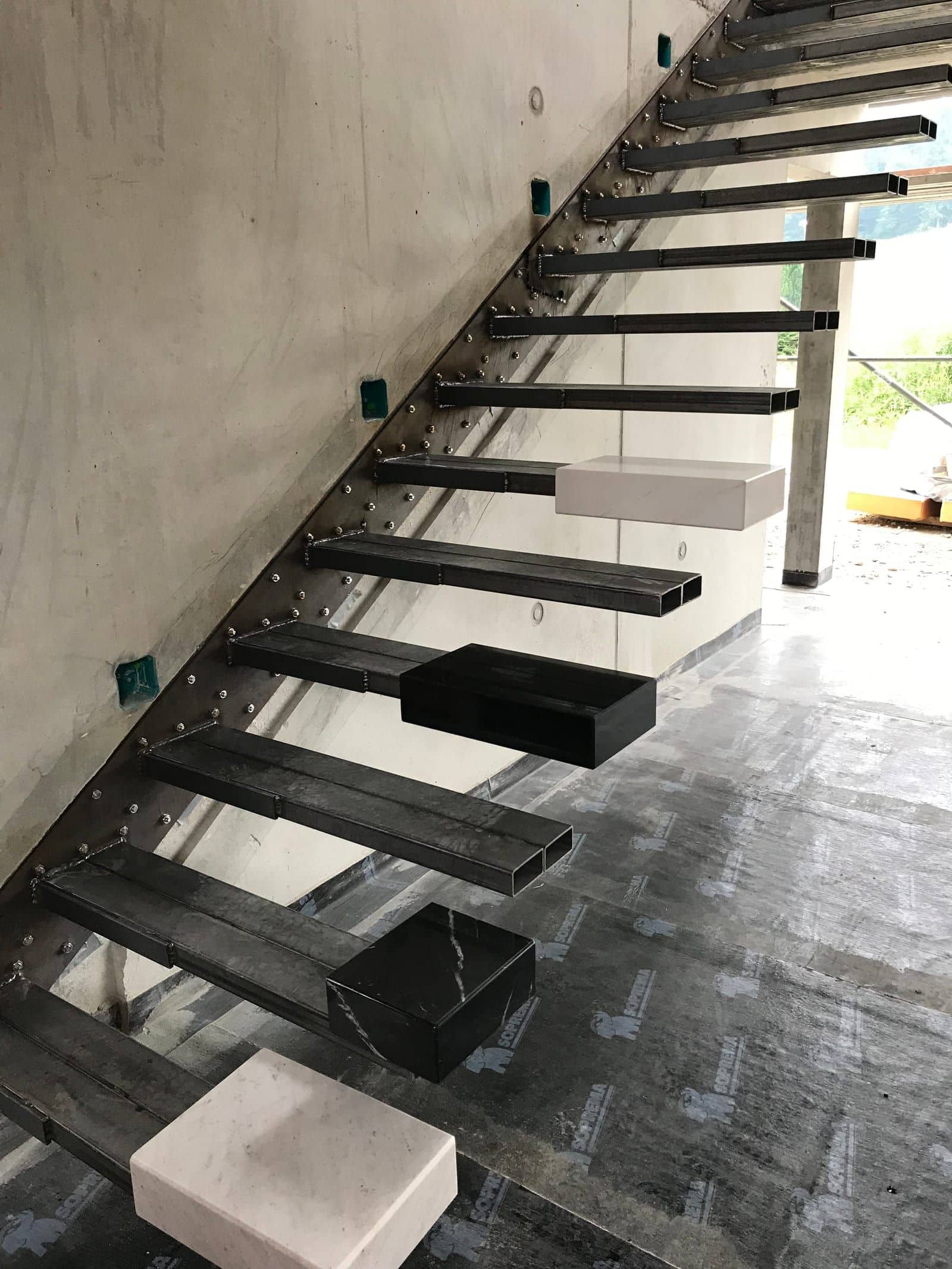

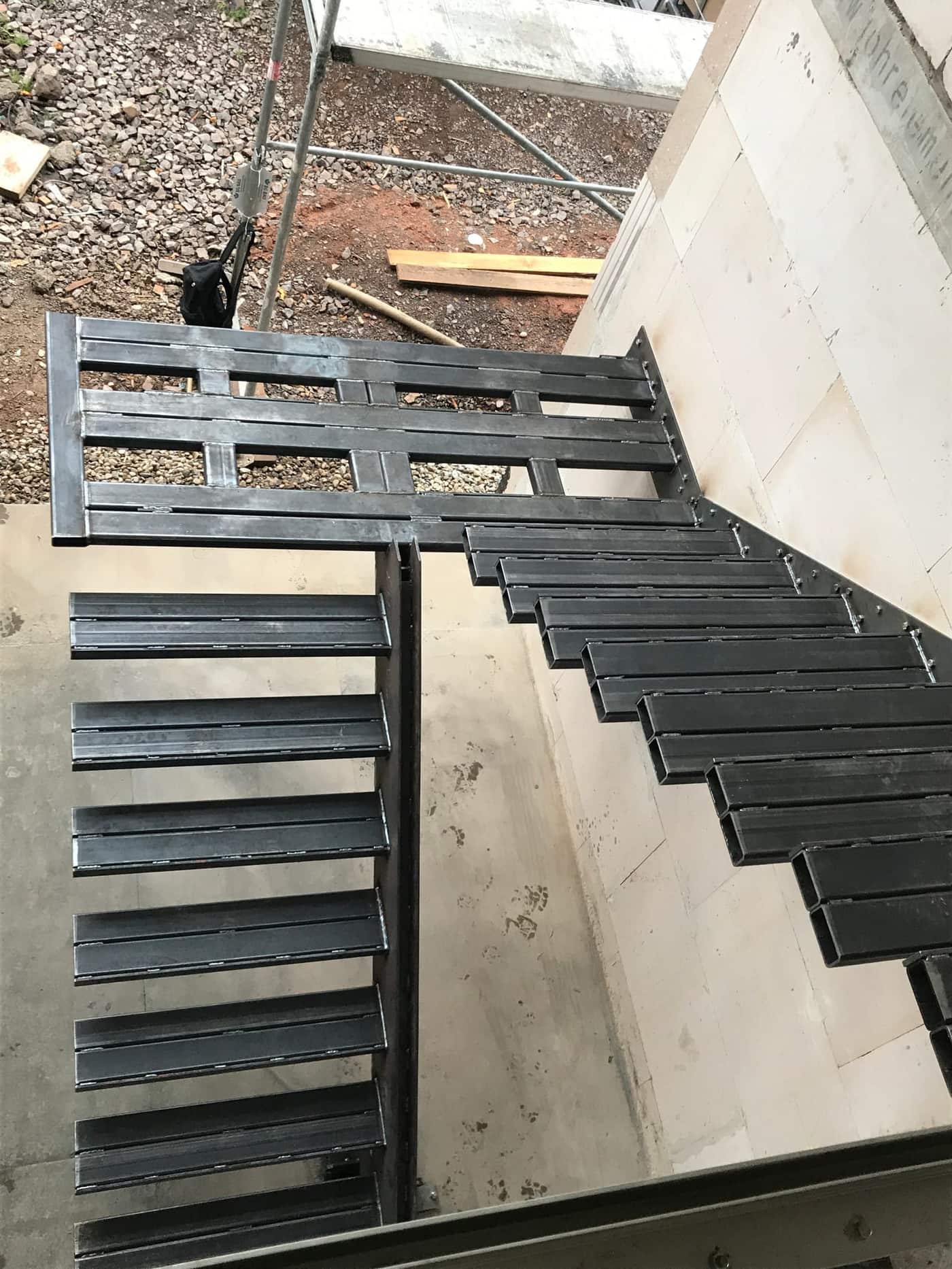

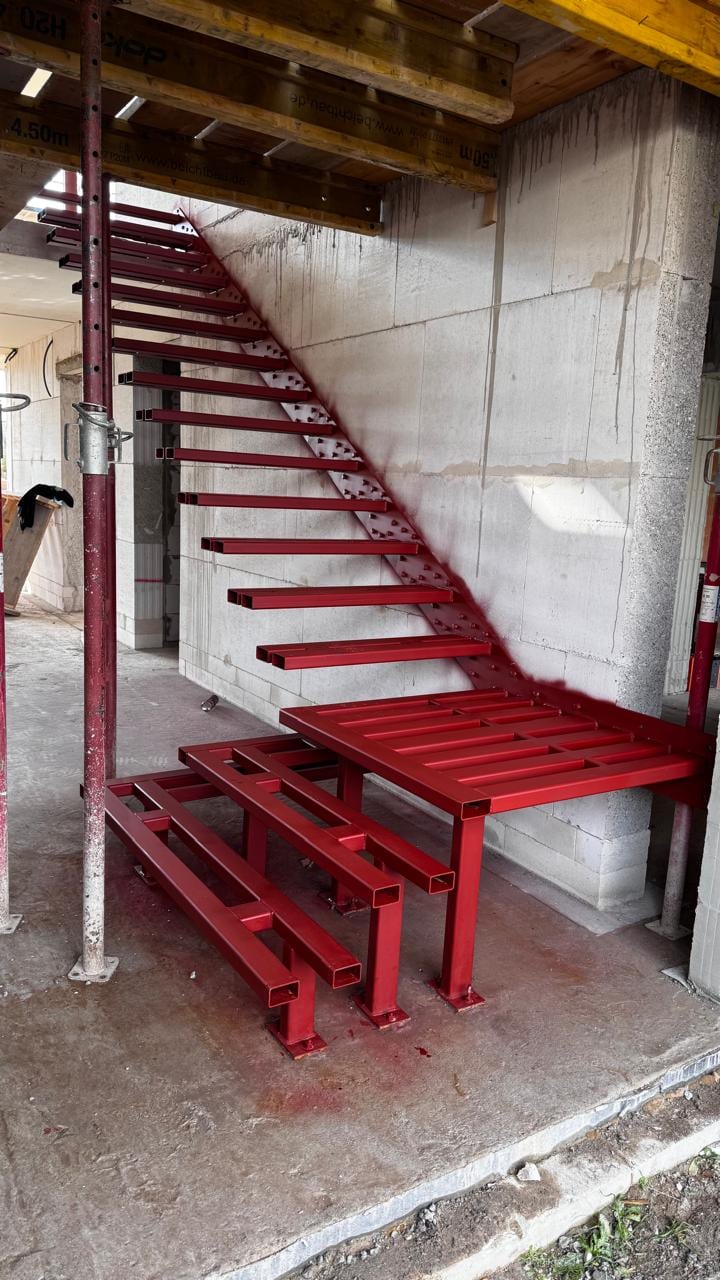

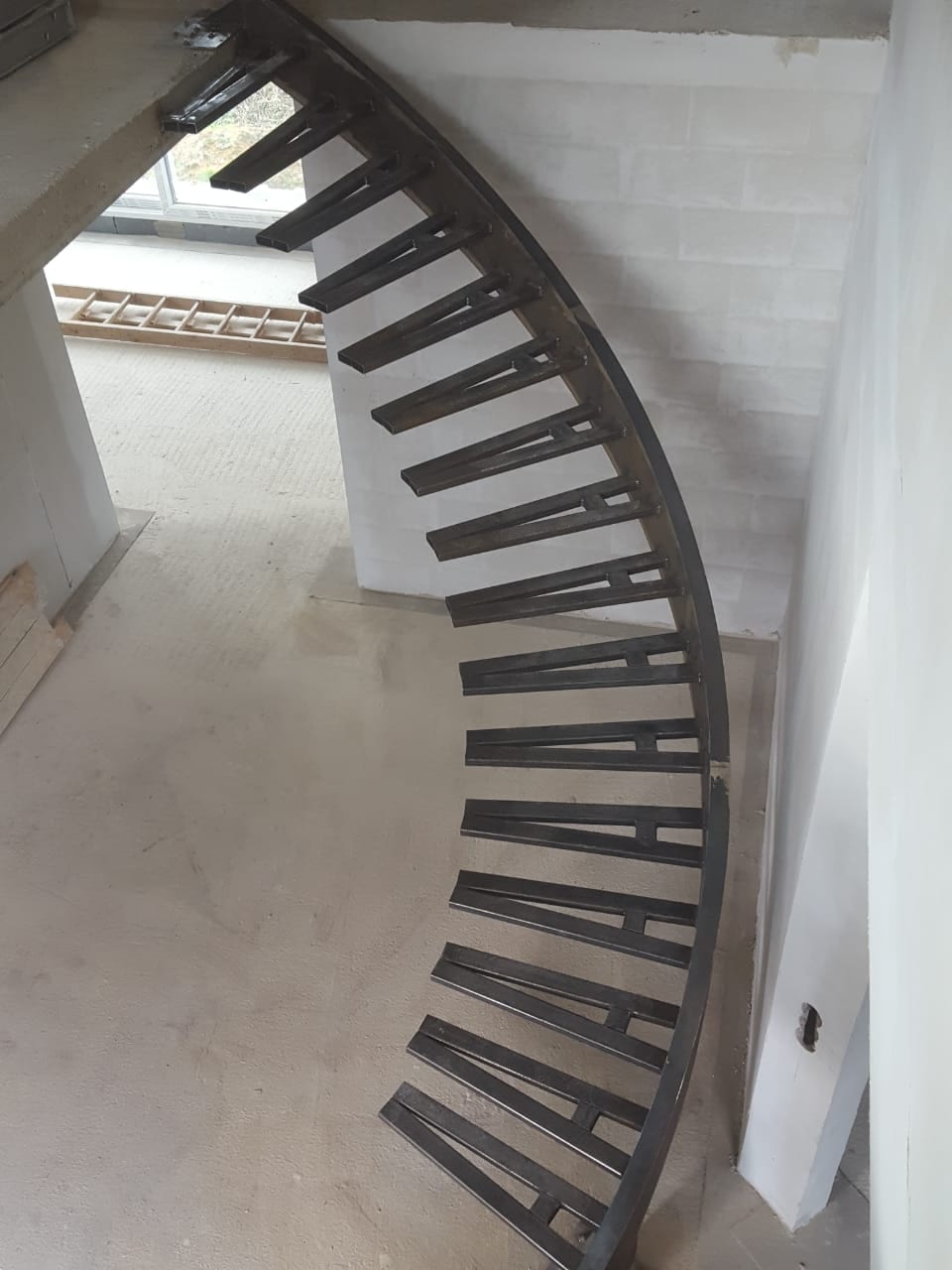

Jede Stufe wird von zwei kaltgeformten Rechteckrohren 80 × 50 × 4 mm aus Baustahl S235JR getragen. Sie sitzen auf einer 15 mm starken Ankerplatte, die mit M12-Durchsteckbolzen in der Wand verankert ist, und liegen vollständig im Stufenkörper; sichtbar ist nur die Stufe. Gefertigt und dokumentiert wird nach DIN EN 1090-2, Ausführungsklasse EXC 2.

Eine Typenstatik ist eine statische Berechnung für ein standardisiertes Konstruktionssystem. Ein Tragwerksplaner erstellt sie einmalig für festgelegte Randbedingungen: Wandbaustoff, Profilquerschnitte, Verankerungsart und Belastung. Unsere ist nach Eurocode 3 gerechnet, mit eigenen Berechnungen für Stahlbeton, Kalksandstein und die Montage auf Betonplatten.

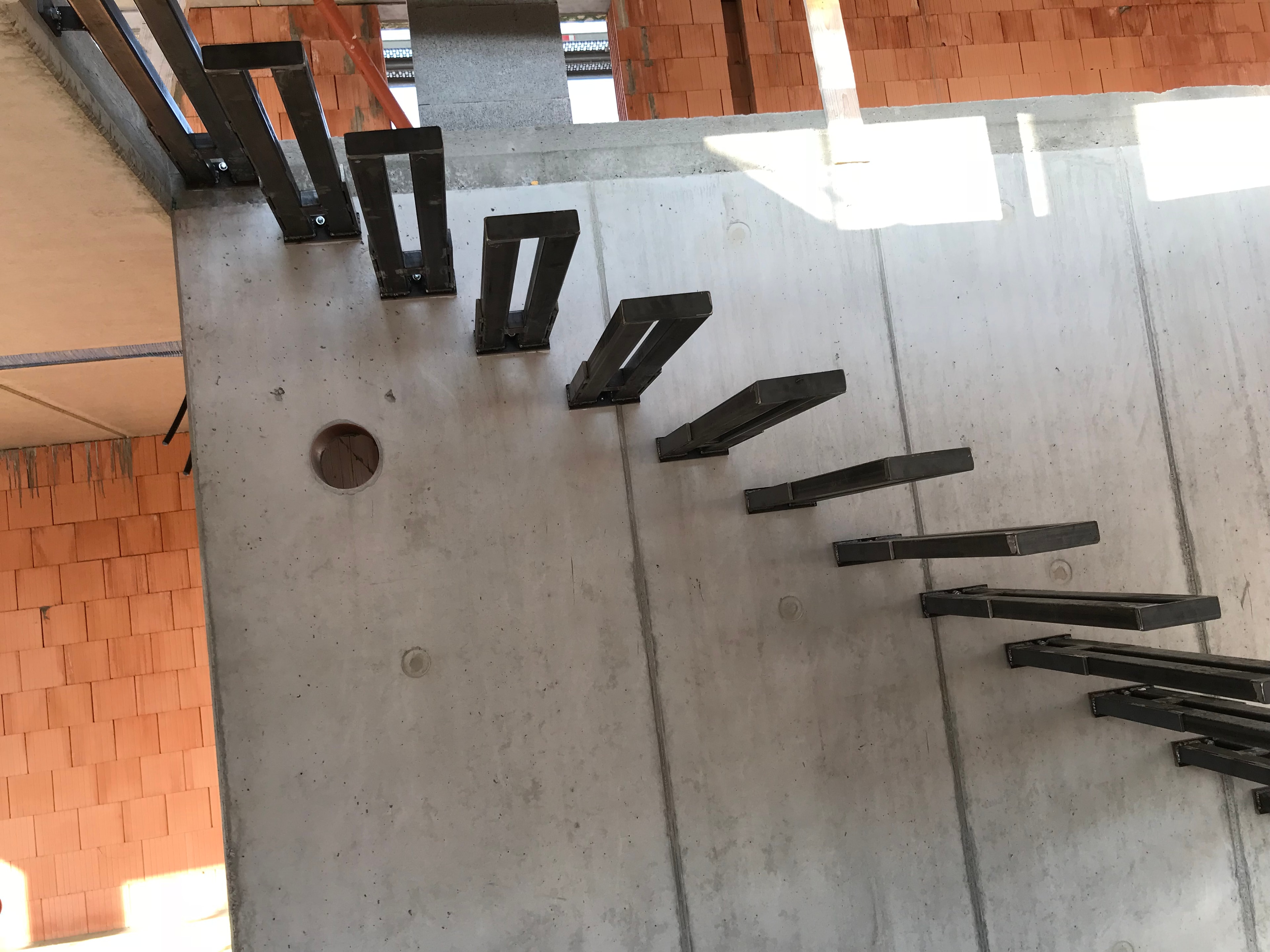

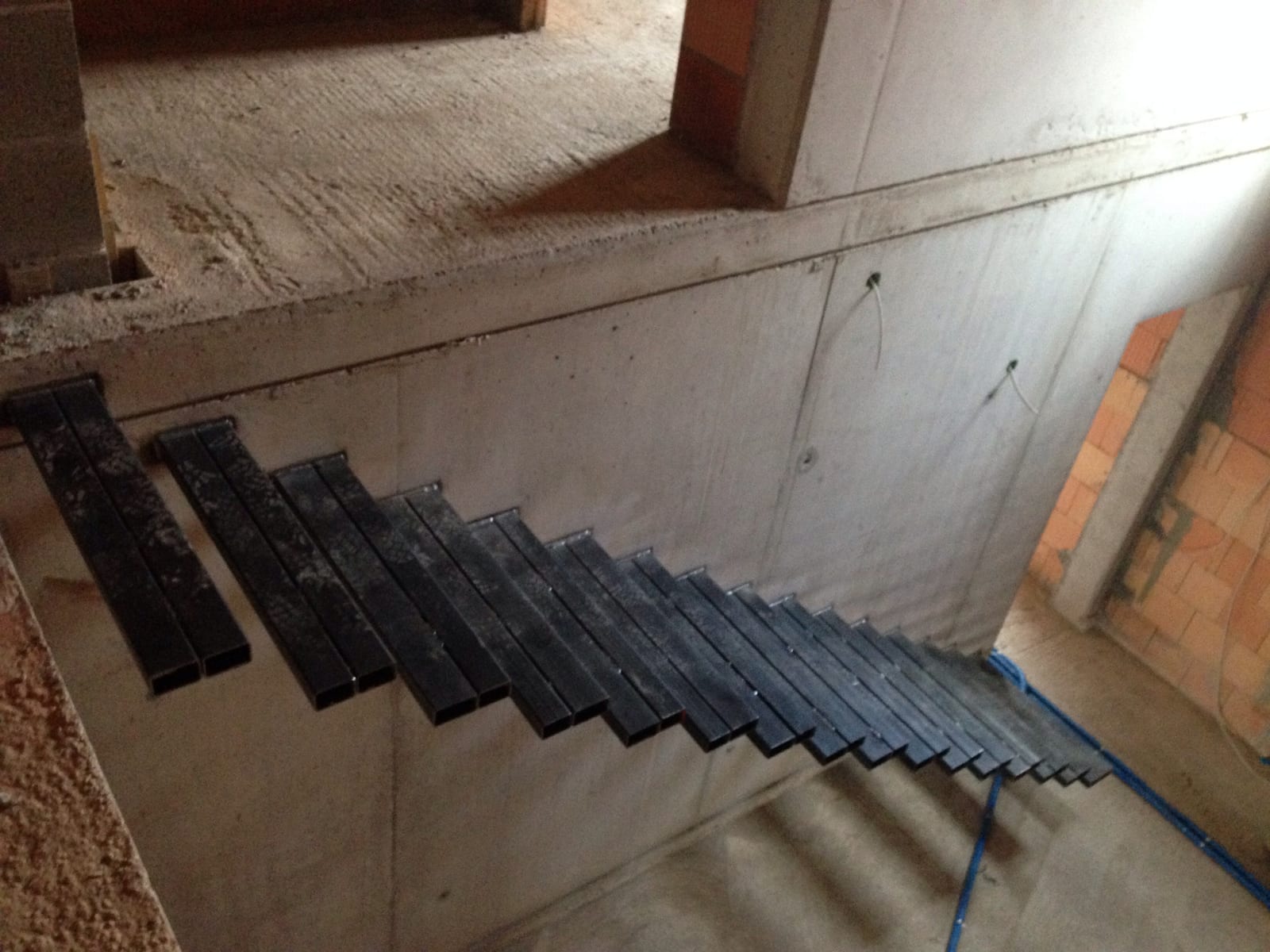

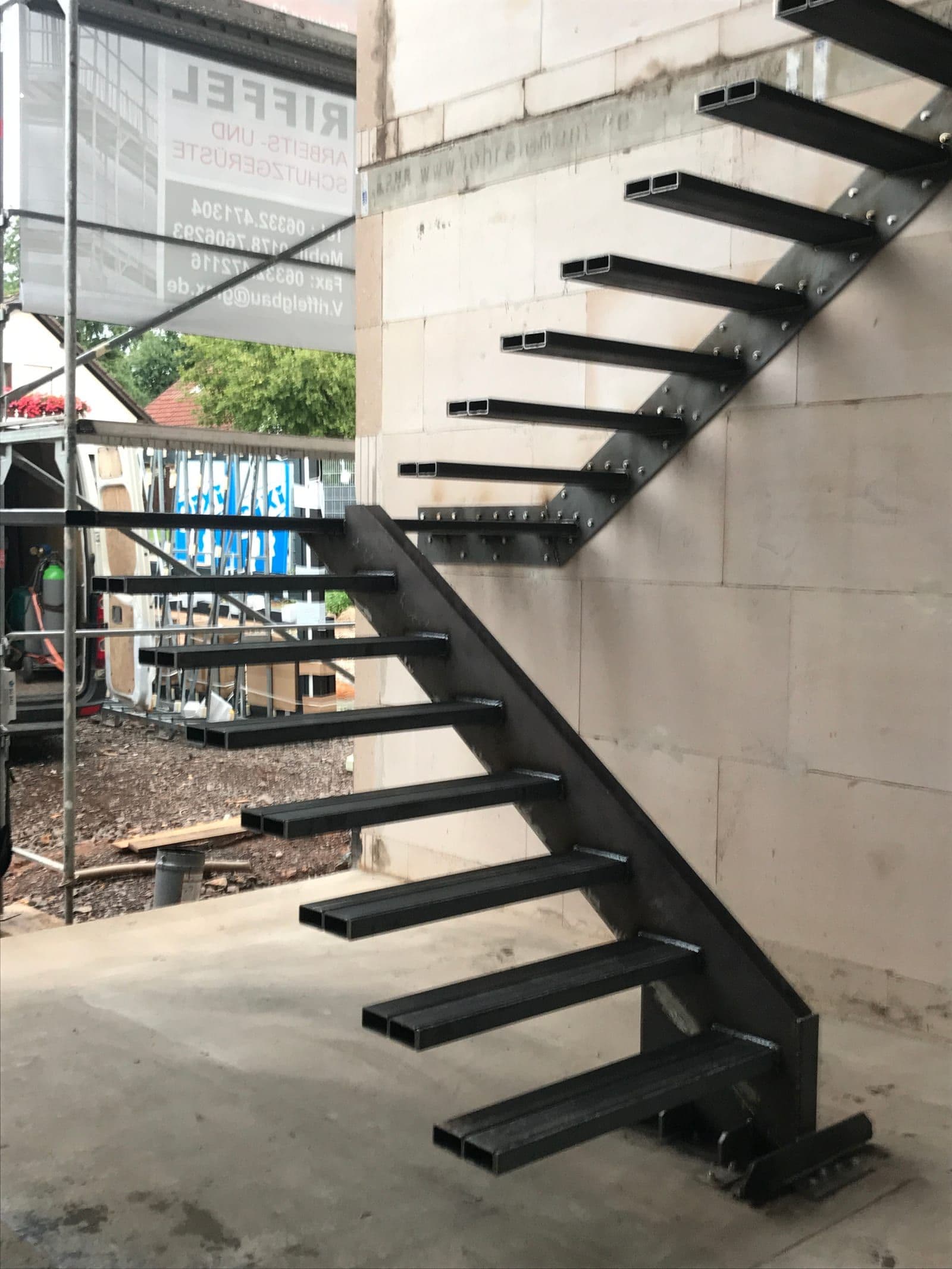

Die Stahlprofile werden über eine 15 mm starke Ankerplatte und M12-Durchsteckbolzen in der tragenden Wand befestigt. Im Neubau wird die Ankerplatte direkt einbetoniert oder eingemauert, im Bestand mit chemischen oder mechanischen Ankern nachträglich befestigt. Wandbaustoff, Wandstärke und Stufenlänge entscheiden, ob die Konstruktion eingesetzt werden kann.

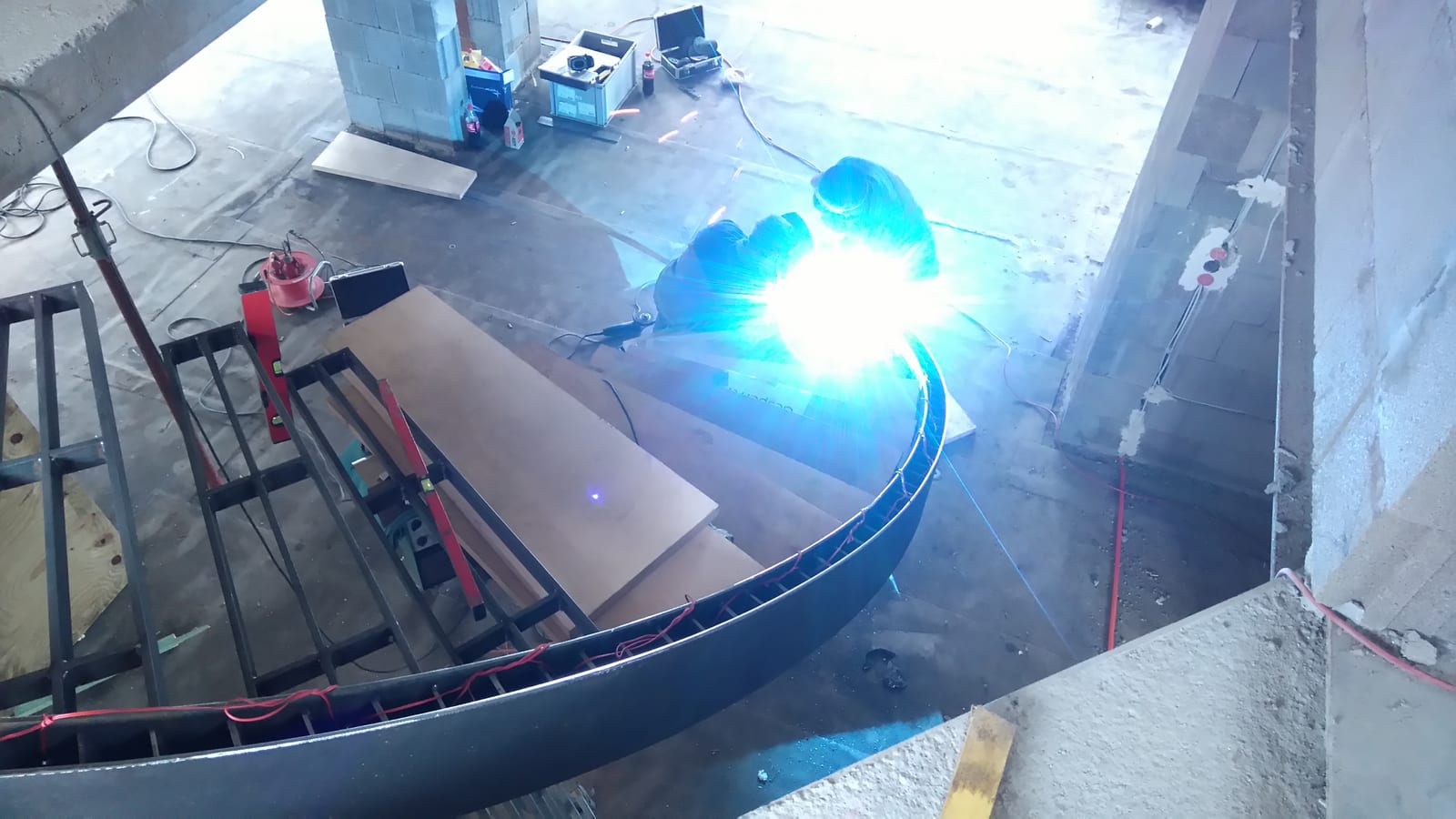

DIN EN 1090-2 regelt die Ausführung von Stahltragwerken. Die Ausführungsklasse EXC 2 gilt für tragende Stahlkonstruktionen in Wohngebäuden und stellt Anforderungen an Schweißqualität, Werkstoffprüfung, Oberflächenvorbereitung und Dokumentation. Bei einer Kragarmtreppe ist jede Stufe ein tragendes Bauteil, deshalb gilt sie hier.

So früh wie möglich, am besten schon in der Entwurfsplanung. Die Wand, in der die Stufen verankert werden, muss tragfähig genug sein, und im Neubau lassen sich die Ankerplatten direkt einbetonieren oder einmauern. Kommt die Treppe erst spät dazu, passen oft Wandöffnung, Wandstärke oder Wandbaustoff nicht mehr.
